ＬＭ３８６アンプ
・ガラクタ製作所にもどる
　ベタアース＋ランド方式はちょこちょこと物を作るには良いが、複雑なものを仕上げるにはプリント基板を作る方が確実だ。

　しかし、歳とともにパターンを起こすのが面倒になってきて、結果的に、あまり複雑なものは作らなくなった。

　この本では、ランド方式でＳＳＢのトランシーバまで作っている。ちょっと刺激されて、今度作る５０ＭＨｚのトランシーバはこれで行こうかと思う。
　生基板の切れっ端に５ｍｍ幅くらいで、裏表に溝をいれる。

　シビアな回路でなければ、ベーク基板で十分だ。
　ペンチでポキッと折り取る。
　ペンチでプチプチ切って、５ｍｍ四方くらいのかけらにする。

　これでランドのできあがり。
　ベタアース用の生基板の上に主な部品をならべて、配置を考える。

　かなり以前買い込んだ電解コンデンサなので、容量の割に大きい。古いので寿命が来ていないか心配だ。

　電解コンデンサは使わずに放置するより、電圧をかけておいた方が長持ちする。

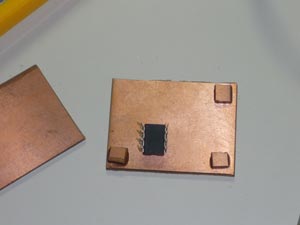

　ランドとＬＭ３８６を両面テープか瞬間接着剤で、ベタアース上にくっつける。

　これで土台ができた。
　土台を頼りに、部品を半田付けしていく。

　要するに空中配線なので、ブラブラしないように、部品の足は短めに切る。

　私は真空管世代なので、ラグ板＋空中配線が性に合う。このやり方は、言わば昭和世代用配線方法だ。
　生基板をバリバリやり始めてから４０分ほどで完成。楽ちんな工作だ。

　ユニバーサル基板では裏を見たり表を見たりで、結構時間がかかってしまう。

　では早速試運転を。

　まあまあの音が出るが、ボリュームを上げると歪みやすい。こんな簡単なアンプだが、１２Ｖくらいで電流に余裕の有る電源をおごった方が良い。
　これはほぼ同じ回路をユニバーサル基板に組んだもの。一見こっちの方がきれいだが。
　裏はこんな具合。

　もし動作しなかったときに、配線チェックをするのも大変。

　ランド式なら注意して見れば、間違いを発見するのも容易だ。
　これが作ったアンプの回路。データシートの回路例そのままだ。
