ホワイトノイズジェネレーター
・ガラクタ製作所にもどる
　　
　トランジスタやダイオードに一定以上の逆電圧をかけると、ブレークダウン（降伏）をおこす。
　この時にホワイトノイズを発生するので、これを広帯域アンプで増幅して、ノイズ源として利用する。

　どの程度の電圧でブレークダウンするか、とか、どんなノイズを発生するかはやってみないと分からない。

　可変電圧の定電圧電源で、少しずつ電圧を上げながら、ノイズのスペクトルを観察する。

　トランジスタ技術には定電流電源でやるように書いてあった。そう言えばそうするのが正しいような気がする。定電圧特性を示す素子に、定電圧電源をつなぐのはおかしい。

　今回は作ってしまったので、仕方がない。間に抵抗（８００Ω）を入れてごまかす。

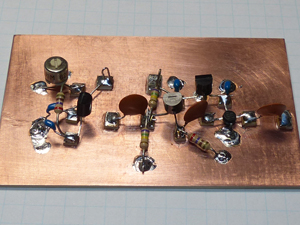

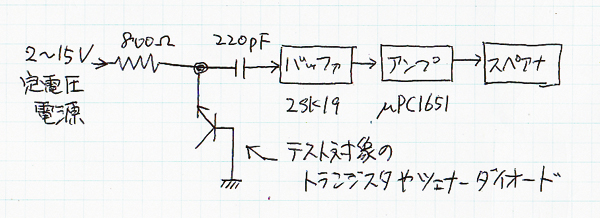

　回路図
　　
　右側が広帯域アンプ、左側が定電圧電源。間にテスト対象が入る。

　電圧は左上の半固定抵抗で調節する。

　アンプの電源は９Ｖだが、テスト対象には１５Ｖくらいまで試したいので、９Ｖの電池を２個つなぐ。

９Ｖ電源だと、３端子レギュレーターと８００Ωの分を引くと、最高６Ｖくらいしかかけられない。

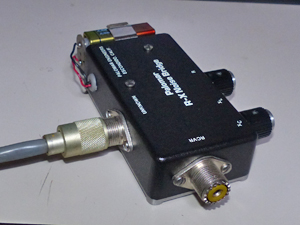

　リファレンスのためにローカルさんから借りたＰａｌｏｍａｒ社製Ｒ−Ｘノイズブリッジ。

　Ｒは０〜２００Ω、キャパシタンスが−７０〜＋７０ｐＦまで測れる。

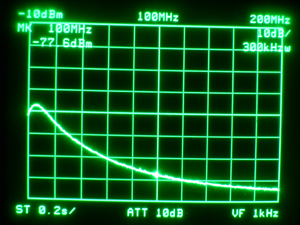

　上の機械のノイズパターン。

　周波数と共に急速に低下する。ホワイトノイズと言うよりはピンクノイズだ。８０ＭＨｚ辺りでほぼ０になっている。

　６０ＭＨｚくらいが実用限界か。

　７０ＭＨｚ付近の小ピークは外来ノイズだろう。

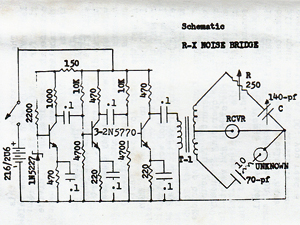

　上の機械の配線図。

　ツェナーダイオードで発生させたホワイトノイズをトランジスタ３段アンプで増幅、トランスブリッジでＲとＸを測定している。

　２Ｎ５７７０は２ＳＣ１９０６あたりと同じようなキャラクターの高周波用トランジスタらしい。

　これで発振しないのは、実装技術が高いのだろう。

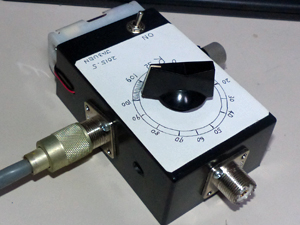

　これは、私が１年ほど前に、ＦＣＺ研究所のノイズブリッジを参考に作った物。

　ノイズが弱くて、外来電波に負けてしまう。

　ちょっと実用にならない。

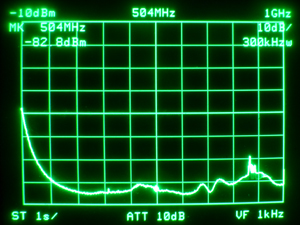

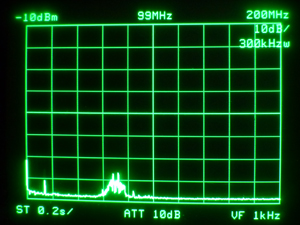

 　その機械のノイズパターン。

　ほとんどフロアレベルで、これでは使えんわなぁ。

　外来ノイズの方がずっと強い。
　　
　以下、今回の実験データ。

　はじめは９Ｖ電池１個で２ＳＣ１８１５を測定してみたが、全くノイズが発生しない。

　　
　そこでｆＴ＝１０００ＭＨｚの２ＳＣ１９０６を試す。

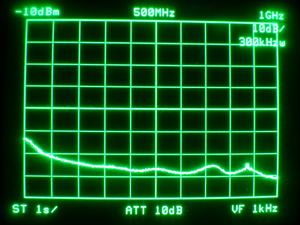

　２ＳＣ１９０６にかかっている電圧は５Ｖ。

　少し弱いが、パロマー社のノイズよりかなり良い。

　５００ＭＨｚ以上まで伸びていて、ピンクだがホワイトに近い。

　電圧をあげてもノイズは強くならない。
　次に２ＳＤ３５５をやってみたが全然ダメ。

　ははぁ、なるほど。ｆＴの高いのでないとダメなのか、と思って、これが（多分ｆＴ＝８００ＭＨｚくらい）の２ＳＣ３８７Ａ。

　電圧は５．５Ｖ。

　２ＳＣ１９０６の方が良い。
　それではｆＴ＝７ＧＨｚの２ＳＣ３３５５。

　電圧を最大の６Ｖにしても、全然ダメだった。

　そこで、電池を２本にして、７Ｖの電圧をかけると、あまり強くないが、ホワイトな良いノイズが出る。
　ありゃ、電圧が高くないといけないのか。

　と思って、安物の２Ｎ３９０４（２ＳＣ１８１５コンパチ）に８Ｖかけてみた。

　今までで一番良いじゃないか。

　発生するノイズの周波数成分とｆＴとは関係ないのかも知れない。
　それならば、　敗者復活戦。

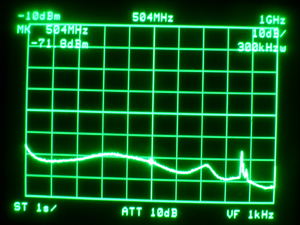

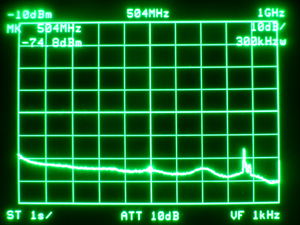

　２ＳＣ１８１５に８Ｖかけると、右の通り。

　これも十分使える。

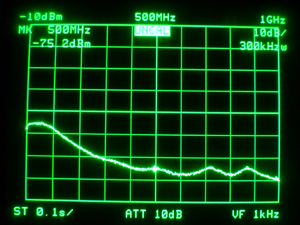

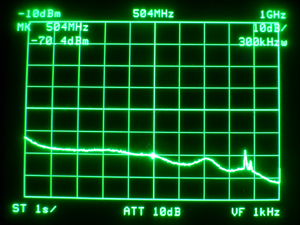

　２ＳＤ３５５に８Ｖ。

　やっぱり高い周波数はダメみたいだが、１００ＭＨｚ以下に限れば、パロマー社のブリッジのノイズより良いくらいだ。
　周波数の低い部分のアップ。

　ノイズブリッジは、１００ＭＨｚより高い周波数の物を作るのは、構造的にかなり難しい。

　１００ＭＨｚ以下の測定に限るのなら、２ＳＤ３５５のノイズがベストかも知れない。
　ｆＴ＝７ＧＨｚのチップトランジスタ２ＳＣ５０６４。

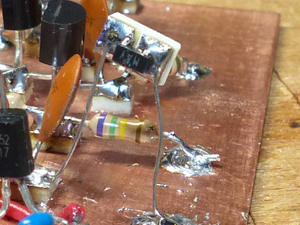

　チップ抵抗でダミーロードを作ったのと同じ要領で、紙エポ基板のチップに半田付けして、足を生やす。

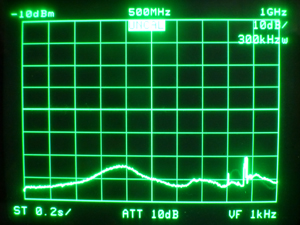

　８Ｖかけると、下の通り。
　さすがにｆＴの高いトランジスタは違う。４００ＭＨｚ辺りに成分のピークを持つノイズだった。

　実用的には、このトランジスタを使うメリットは無いだろう。
　　
　実験は以上だが、結論はこれから先どんな物を作ろうとするのかによる。


【結論】
(1) 電池１個（９Ｖ）＋定電圧電源で、ノイズを発生できるのは、２ＳＣ１９０６だけだ。

(2) 電圧が７Ｖ以上なら選択肢は多くなる。

　５００ＭＨｚくらいまで、きれいなノイズが欲しければ２Ｎ３９０４か２ＳＣ１８１５が良さそうだ。

　１００ＭＨｚ以下に限るなら、２ＳＤ３５５のノイズは強力だ。

(3) 電圧（電流？）はノイズを発生するギリギリ低い方が、低い周波数（１００ＭＨｚ以下）のノイズ成分が高くなる。それ以上電圧を上げても、ノイズ電圧は高くならない。

(4) ここにあげなかったが、ツェナーダイオードとＪ−ＦＥＴはそれぞれ２種類やってみたが、全然ダメだった。


　また、上の写真の多くには５００ＭＨｚから１ＧＨｚの間に、訳の分からない凸凹がある。

　ホワイトノイズ源としては５００ＭＨｚまで有れば十分と思われるし、広帯域アンプが７００ＭＨｚより上は怪しいので、５００ＭＨｚ以上の凸凹については詮索しない。


　はじめに書いたように、さらに厳密な実験をするのなら、定電流電源を使うべきだ。
