パラボラ集音器（１）

---

・ガラクタ製作所にもどる
	木工や金工のキモは「固定」と「ジグ」だ。花びらをつくるためのジグをつくる。 　Ｘ軸５ｍｍごとにエクセルでＹ軸の値を計算して、方眼紙で型紙をつくる。 　手頃な大きさと性能のバランスを考えて、直径４０ｃｍ、焦点距離１２ｃｍとした。
ベニア板から型紙通りに切り出すが、糸ノコでていねいに切り出すのは面倒だ。 　ジグソーで少し大きめに切り出して、ガムテープで８枚まとめて、ベルトサンダーで仕上げる。 　短時間で、精度良く同じ物が一度にできあがる。
	ベースになる板に接着して、できあがり。 　ここまで来れば、半分できあがったようなもの。
０．８ｍｍ程度のアルミ板を切り出して、手を切らないようにヤスリで縁を丸めておく。 　ジグにネジ止めするための穴は、後で持ち手やステーを取り付けるのにも使う。 　真ん中の丸いのはハブになる部品。
	カーブがジグに沿うように、アルミ板をていねいに曲げる。 　中心の部分はエポキシ系接着剤とハンドリベッターでハブに固定する。 　木ねじでジグに固定してしまう。 　同様にして８枚とも取り付ける。
ハブの部分はこんな感じ。 　ハンドリベッターは板金工作にとても便利。千円ほどの安物で十分使える。 　今時の道具は安物でも十分使える。ただし、刃物の安物は吟味する必要がある。

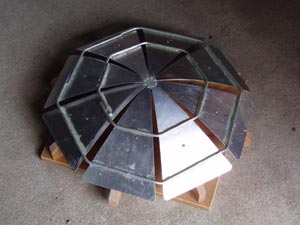

	できあがり。 　隙間が気になるが、隙間無くしようとすると、計算と工作が指数的に面倒になる。 　ここでジグからはずしたら、変形してしまうので、タガをはめる。
５ｍｍほどのアルミ線で八角形をつくってかぶせ、エポキシ系接着剤で固定する。
	接着剤が固まったら、木ねじを抜いて、ジグからはずす。軽くて丈夫。多少の力では変形しない。 　帯域幅はどのくらいだろうか。低周波数側は直径が波長程度、高周波数側は工作精度程度と考えると、１ｋＨｚから３０ｋＨｚ位か。 　あれ、ちょっと低域がのびないなあ。もっと大きい方が良かったかも。
