周波数カウンター用プリアンプ
・ガラクタ製作所にもどる
　ちょうど１ｃｍ×４ｃｍの切れ端があったので、この上に作り付ける。

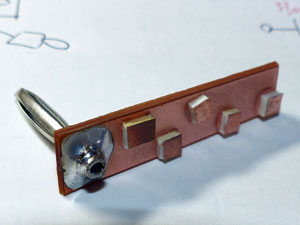

　まず、アース側はバナナプラグを直接半田付けしてしまう。

　配置を考えて、ランドを瞬間接着剤でくっつける。

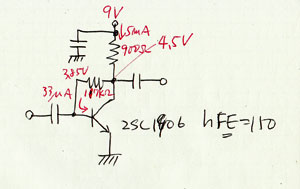

　回路はこれだけ。

　これで１００ＭＨｚくらいまでなら十分使える。ゲインは８０倍くらいか。

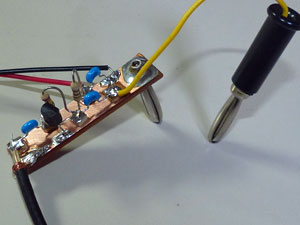

　部品を半田付けして、電源、入出力の配線をする。
　発振にこりて、ともかくコンパクトに作る。

　実験用なので、電源スイッチもない。

　配線は間違いようもないので、チェックはパスして、即使ってみる。

　発振もなく、カウントも安定している。目出度い。

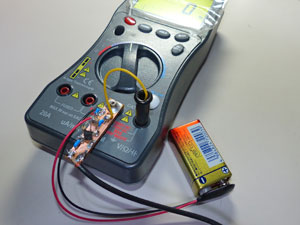

　周波数カウンター機能付きのテスター。アース側は、ジャックに直接差し込んで使う。最短距離アースだ。

　ジャックとジャックの間隔は標準の１９ｍｍだ。

　出力のバナナプラグも基板に固定してしまいたかったのだが、正確に１９ｍｍ間隔で半田付けするのが難しそうなので、安直に済ませた。
　因みにこれは、以前、２段のプリアンプでＶＸＯの周波数を測っていた時の様子。

　出力側のコアを回すと大々的に周波数が変わる。ＶＸＯでなくて、アンプの発振周波数を測っていたのだった。

　いかにも大らかな配線で、ゲインも高すぎるし、そりゃあ発振するかもね。
