広帯域ＲＦアンプ
・ガラクタ製作所にもどる
　　
　上がノイズジェネレーター。ノイズブリッジに使うためのホワイトノイズを、上手く発生させる方法を実験するために作った。

　上手くいったら、そのままノイズブリッジに実装しても良い。

　テスト対象はツェナーダイオードやトランジスタ。テスト対象で発生させたホワイトノイズを広帯域アンプで一定レベルまで増幅する。


　ところが、広帯域アンプ部分を先に作って、特性を測ってみたら結構いけるので、この部分だけで一項おこす。

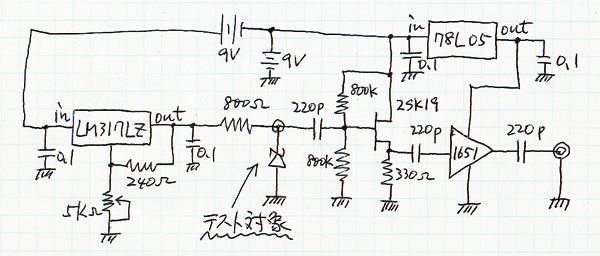

　上の配線図で、「テスト対象」より左がホワイトノイズ発生部分、２２０ｐＦより右が広帯域アンプ部分だ。

　広帯域アンプ用のμＰＣ１６５１を使う。μＰＣ１６５１は古いのでデータが手に入らない。うろ覚えと当てずっぽうで作る。

　ノイズ発生部分の出力インピーダンスは少し高めだろう。一方でμＰＣ１６５１の入出力インピーダンスはかなり低く、確か５０Ωにそのままつなげたと思う。

　それで、一手間増えるが、間に２ＳＫ１９（大量に持っていたから使ったまでで、他意はない。高周波用なら何でもよい。）のソースフォロワを入れる。

　μＰＣ１６５１は電源電圧が６Ｖ以上で壊れるし、２ＳＫ１９は電圧高めの方が真面目に仕事をするので、間に３端子レギュレーターを入れる。レギュレーターは電源のデカップリングの働きもするだろう。

　　　　
　例によってランド式で作る。

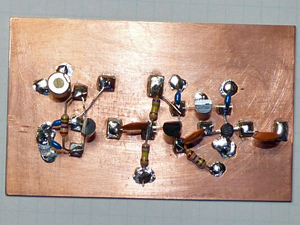

　左側がノイズ発生部分、右側が広帯域アンプだ。

　テスト用につくったので、ずいぶん余裕の有る基板だ。アンプ部分だけプリント基板にすれば、４分の１くらいの大きさになるだろう。
　アンプが発振していて、スペアナが壊れたりしたら悲しいので、アッテネーターを最大に入れる。

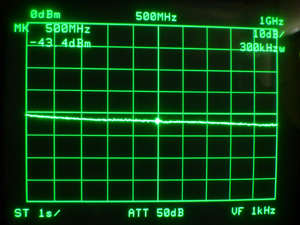

　これは同軸ケーブルで、トラッキングジェネレーターとスペクトラムアナライザを直結した様子。

　両端にＢＮＣコネクタ付き、２ｍ５００円の同軸だが、問題ない。

　秋月のコネクタはちょっと心配。

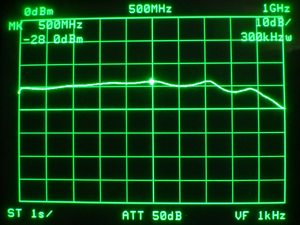

　作ったアンプを入れてみると、こんな感じ。

　割合フラットで、７００ＭＨｚ以上ではダラダラ下がっている。１ＧＨｚくらいまでは「無いよりマシ」というレベルで使えそう。

　実用的には、低い周波数から７５０ＭＨｚくらいまでが、１４〜１６ｄＢのゲインが確保されている。
　低い方はどのくらいまで使えるだろう。

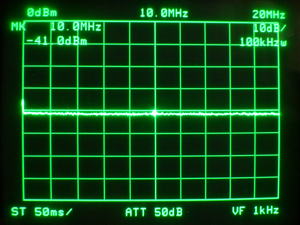

　まずこれは同軸ケーブルで直結したところ。

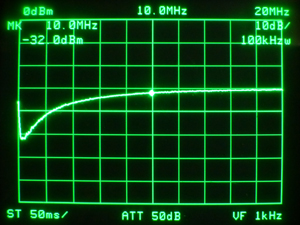

　アンプをつなぐとこんな感じ。１０ＭＨｚ以下はアウトか。

　μＰＣ１６５１の入力インピーダンスが５０Ωとすると、２２０ｐＦとでカットオフが１５ＭＨｚくらいという計算になるから、こんなものか。

　１０ＭＨｚで約１０ｄＢ程度のゲイン。

　μＰＣ１６５１のゲインが２０ｄＢ弱、ソースフォロワのロス（？）が数ｄＢとして、まあまあ、計算通りに出来ました。目出度し。
　　
　μＰＣ１６５１は入出力が同じくらいの低インピーダンスだ。即ち、直列に出来る。

　発振をスパッと止めらる技術があれば、もう１個直列にしても良いかも。

　ノイズが多いのと、飽和しやすいので、用途が限られるが。
