広帯域ＲＦアンプ

・ガラクタ製作所にもどる
　古い１４４ＭＨｚのトランシーバーの感度が悪い。

　そこで、１４４ＭＨｚのプリアンプを作ろうと思って、ガラクタ箱をかき混ぜていた。

　あちゃ、μＰＣ１６５１Ｇがまだ沢山有るじゃないか。そろそろ賞味期限切れだ。腐らない内に、使ってしまわないと。

　まあ、広帯域アンプでも良いか。
　何しろ、こんな（↑）回路なので、プリント基板の切れ端にチョイチョイとくっつけただけで、出来上がり。

　あんまりあっけないが、それが専用ＩＣの良いところだ。
　Ｈさんの遺品の中に、何かを作りかけた穴だらけのアルミケースがあった。

　こいつに部品を適当に配置して、出来上がり。

　おや、電池しか無いじゃないか、という風に見える。
　実はこの通り。

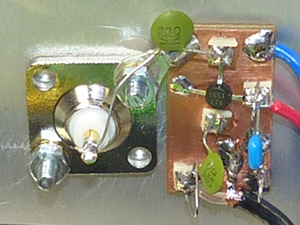

　入力のＢＮＣコネクタの隣にくっつけたのだが、写真では分からないほど小さいのだった。

　回路部分が簡単すぎて、どれが主役だか分からない。
　　
　スペアナで特性を見ようと思ったが、さわるとビリビリ来る。どうやら漏電している。

　こういう事だから、アメリカ製の機器を日本で使うのは大変だ。コリンズなどは漏電を楽しむくらいでないと、オーナーになれないらしい。

　スペアナはやめて、いくつかのリグにつないで、様子を見てみた。器械によってＳメーターの振れが違うので、あんまり参考にはならないが。



　このＩＣのカタログゲインは１６ｄＢ程なので、Ｓにすると３くらい上がっても良いはずだ。（コリンズではＳひとつが６ｄＢらしい。実測ではケンウッド以外は、かなり甘いというレポートもある。）

　やってみると、７〜４３０ＭＨｚでＳメータの振れがが３〜５上がる。ノイズも大きくなるので、そんなに感度が良くなったような気はしない。

　このプリアンプを入れると弱く聞こえる局が、無しだと全く聞こえないので、一応役に立っているのは確かだ。



　やっぱり広帯域アンプはあまり気持ちが良くない。そう言えば、３ＳＫ４５もたくさんあるので、使ってしまわなくてはいけない。こいつで真面目に１４４ＭＨｚのプリアンプを作ろうか。
