高感度ディップメータ
・ガラクタ製作所にもどる
　何しろ高感度のディップメータを作りたい。

　以前作った３ＳＫ４５のディップメータ。良いと言うほどでもないが、まずまずの感度。

　これをベースに改良しても良いのだが。
　２ＳＫ１９で、新しく作ってみた。ネットでよく見かけるタイプ。

　実用にはなるようだが、この試作品はあまり良くない。

　今時２ＳＫ１９は使わないと思うが、手元に売るほどあったので。

　ということで ↓ こんなのを作る。
　ＨＡＭ　Ｊｏｕｒｎａｌ　１９９２年６月号の記事の回路をそのままコピー。

　少し要求がシビアなので、空中配線を基本にして、やむを得ないところはランド式にする。

　まず、トランジスタを３個ベタグランドに接着して、そこから芋づる式に組み立てる。

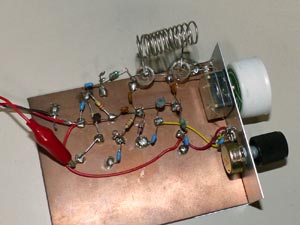

　発振回路ができあがり。

　性能重視で作ったので、メンテナンス性が悪い。もし配線間違いがあっても、半田ごてが入らない。

　できるだけ注意して、一発で完璧を目指す。
　コイルやバリコン、メーターなどを配線して完成。

　さすがに高感度だ。おそらく市販品より高性能だろう。満足。
　テスト用の同調回路。

　ジャンク箱から発掘したタイトバリコンで作った。つまみも懐かしいデザインだ。

　昔はこういうタイトバリコンが１００円そこそこで買えたのだが。
