コモンモード高周波電流計（１）

---

・ガラクタ製作所にもどる

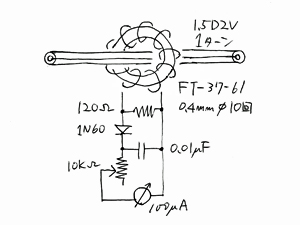

	カレントトランスに検波回路をつけただけの物だ。トロ活に載っている。 　分割コアを使って、使いやすくした物が市販されている。 　同軸の網線をシールドにして、リターンをコアの外側に通すと、通過型電流計になる。

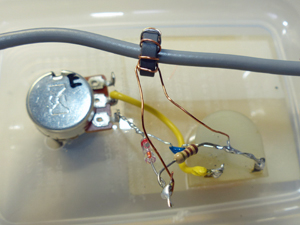

これだけ。 　簡単なので、空中配線で。 　メーターの感度も分からないので、他の部品もほぼデタラメだ。 　絶対値が問題になることはまず無いので、校正もしない。要するにコモンモードが最小になるように、アンテナやバランを調整する。

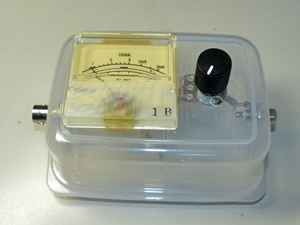

	出来上がり。 　電流の経路が分からなくなるといけないので、ケースは必ずプラスチックで。 　メーターはジャンクのトランシーバーからはずしたＳメーター。 　送信機側のコネクタはＢＮＣ、被測定側はＲＣＡジャック。
