　これは一般的なＳＷＲ計の回路だ。

　方向性結合器を２セット使って、進行波と反射波を取り出す。
　これは４３５MHzの調整用に、以前作ったＳＷＲ計のセンサー部分だ。

　上の回路と同じだが、真ん中でつないで、左右対称にしたタイプだ。

　仕組みとしては、極簡単なものだから、こんなに大げさにしなくても良い。
　長さ５〜６センチのエナメル線をセンサーラインにする。

　あまり大きく作ると、ＳＷＲ計自体のＳＷＲが悪くなる。

　作りやすさや感度との兼ね合いだが、できるだけ細く短い導線の方が良い。

　同じ長さなら、何ｃｍでも、適当でよい。両端を磨いて、半田メッキしておく。

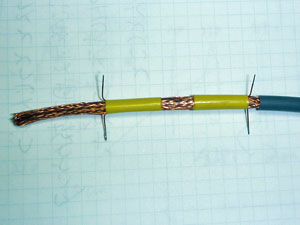

　同軸ケーブルの外皮を１０ｃｍほどむいて、網線と芯線の間にエナメル線を通す。

　緩まないように絶縁テープできつめに巻いてとめる。

　これで、同軸ケーブルとしては、ほとんど性能は落ちないと思う。
　回路図どおり抵抗、ダイオード、コンデンサを半田付けすれば、センサー部分（「同軸ＳＷＲ計」と名付ける）は出来上がり。

　回路がショートしないように絶縁テープを巻いて、導線を引き出してから、融着テープでグルグル巻きにしてしまう。

　この同軸ケーブルをアンテナに直接つなげば、アンテナ直下も直下、これ以上に直下はない。
　この先にコネクタをつけて、汎用にしても良いだろうし、アンテナに直付けにして、常時監視用に使っても良い。

　センサーから表示部へは直流だから、適当な導線で引っ張ってくればよい。（あまり長くなるとどうだろう？）

　さて、表示部分はどうしよう。

　これは、先程の４３５MHz用のＳＷＲ計。
　ドリルで穴を開けて、外部入力用のジャックをつけてみた。

　これで、ＢＮＣコネクタに同軸をつなげば、普通のＳＷＲ計として、ジャックにセンサーからのコードを挿せば、リモートのＳＷＲ計として使える。

　目出度し。
　　
　と思ったら甘かった。

　「同軸ＳＷＲ計」に５５Ωのダミーロードを直に半田付けして、ＳＷＲを測定してみた。

　５５Ωだから、ＳＷＲは１．１になるはず。ところが、進行波も反射波もほとんど変わらない、つまりＳＷＲは無限大。エーッ、何でやねん。


　表示部分が悪いのかと色々いじってみたが、改善されない。

　と言って、センサー部分は簡単すぎて、いじりようがない。

　仕方がないので、別の構造で作り直す。

　と言うわけで、ＳＷＲ計（３）に続く。乞うご期待。
