１２００ＭＨｚバイクワッド八木アンテナ

---

・ガラクタ製作所にもどる
	前にバイクワッドアンテナをいくつか作ったので、エレメントを作るのは簡単だ。 　4エレにする。

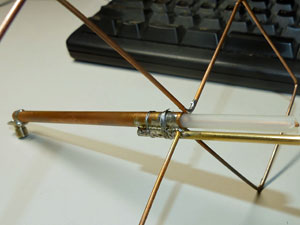

6mmの銅パイプにコネクタをハンダ付けする。反対側に2mmのしんちゅう棒をつないでブームにする。 　輻射器のアース側もハンダで固定してしまう。 　これでがっちりした骨組みが出来た。
	導波器と反射器。 　下にあるのは5D2Vの芯線。
5D2Vの芯線は6mmのパイプにピッタリ入る。あつらえたよう。 　ちょうどの長さにカットして、コネクタと輻射器を接続する。
	給電部のアップ。 　ここまで出来たら、コネクタや給電部を防水してしまう。 　全部できあがってから防水すると、調整が狂ってしまう。
反射器と導波器を仮止めして、電界強度計が最大になるように調整する。今回は、SWR計もブリッジも使わずに調整してみた。 　要するに、良く飛ぶアンテナが良いアンテナ、という考え方だ。 　調整が済んだら、各エレメントをブームにハンダ付けしてしまう。
	残念ながら、ハンダ付けしたら、やっぱり調整が狂った。調整時の仮止めと、本固定の仕方は、もう少し工夫が必要だ。 　簡単なスタンドをつけて、ハンディ機とアンテナを一緒に持ち運べるようにしてみた。 　使う時は、これを窓際に持って行く。
