１２００ＭＨｚ１λハットヘンテナ

---

・ガラクタ製作所にもどる
	ヘンテナを２個背中合わせにつなぎ合わせると、１λヘンテナになる。 　それをクルッと丸めると、１λハットヘンテナが出来る。 　以前４３０ＭＨｚのλ／２ハットヘンテナを作って上手くいったので、今度は１λに挑戦だ。
と言ううちに、もう出来ました。 　小さいので、エレメントは普通の銅の針金で十分だ。 　両側のショートバーを対称に少しずつ動かして、ＳＷＲを下げる。対称にしないと、バンド幅は広くなるが、ＳＷＲが下がらない。 　簡単にできて、性能もまずまず。

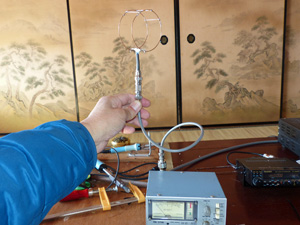

	ところで。 　こういう具合にＳＷＲ計につないで調整すると、１２６０ＭＨｚから１３００ＭＨｚの４０ＭＨｚの間でＳＷＲがほぼ１．０になる。 　やったね。と思うでしょう。
ところが、間の接続ケーブルをはずして、こういう具合にＳＷＲ計に直接アンテナをつないでみると。
	この通り。 　一番悪いところでも１．４だから実用上十分ではあるが、ベッタリ１．０からはほど遠い。 　要するに、間にはさんだ４０ｃｍほどの同軸ケーブルのせいで、ＳＷＲが実際よりかなり良く表示されてしまうのだ。 　これではビームアンテナの調整など出来たものではない。
リターンロスブリッジで見ると、こんな感じ。 　１３１０ＭＨｚ辺りを中心に５０ＭＨｚくらいのバンド幅がある。 　少し周波数が高い目だが、これは調整しても下がらない。 　リングの直径を、あと１〜２ｍｍ大きくする必要が有る。 　なお、１８５０ＭＨｚの深い谷はショートループによるもの。
