１２００ＭＨｚ１λヘンテナ

・ガラクタ製作所にもどる

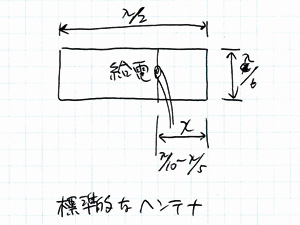

　基本的なヘンテナはこんな形をしている。

　ｘはλ／１０からλ／５くらいと書いてあることが多い。

　しかし、実際やってみると、λ／６弱になることが分かる。

　ここがポイントだ。
　ｘの値がλ／６弱だとすると、大きい方のループは１λ強ということになる。

　通常、ＣＱなどのループアンテナでは短縮率（！？）は１．０３辺りで計算する。

　つまり、ヘンテナというのは、１λループアンテナに、ハイインピーダンスのスタブがくっついたものだと考えて良い。

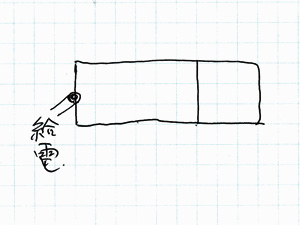

　１λループとすると、Ａ点とＢ点は同電位（位相は逆）だから、左図のようにＡ点から給電しても問題ないはずだ。

　私は試していないが、ＪＨ１ＦＣＺ大久保ＯＭの「ヘンテナ」という冊子にも、それでうまく行ったと書いてある。

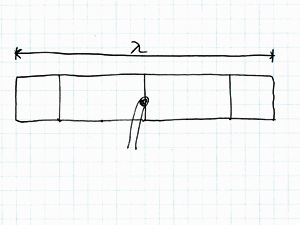

　上図のヘンテナを、背中合わせにくっつけると、右図のようになる。

　幅が高さの６倍もある細長いアンテナだが、これで垂直偏波なので面白い。

　ただし、これでは、ただ並列にしただけなので、インピーダンスが半分になる。

　こんなものでＳＷＲが下がるのだろうか。

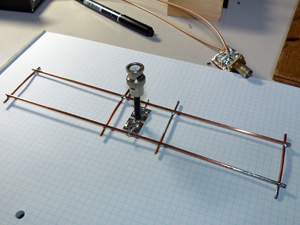

　長さが１λ強の２ｍｍ銅棒を２本、幅λ／６で空中に固定して、中央から給電する。

　１２００ＭＨｚではこういう事が出来るから、アンテナの実験が面白い。

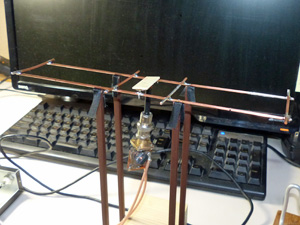

　４本のショートバーを色々動かして、ＳＷＲの最低点を探す。

　アンテナの下にぶら下がっているのは、この前作ったリターンロスブリッジ。
　調整終了。

　ＳＷＲの極小値を探しているうちに、こんな事に。普通のヘンテナの逆やんか。変なヘンテナになってしまった。

　ＳＷＲは１２８０〜１３００ＭＨｚまで１．２、極小値は１．１だが。

　直感的に、これは「吸い込みは良いが、飛ばないアンテナ」というヤツだな、多分。
