１２００ＭＨｚ　ＺＬスペシャル

・ガラクタ製作所にもどる
	ＺＬスペシャルというのは、フォールデッドダイポールをλ／８程度で２本並べて、逆位相で同時給電したものだ。　ＨＢ９ＣＶのフォールデッドダイポール版という感じ。　ＨＢ９ＣＶよりゲインは低いが、バンド幅が広く、調整しやすい（らしい。初めて作るので、受け売り。）
ゲインは３エレ八木程度だが、ビームはあまりシャープではないらしい。　短縮率も分からないので、適当に作って、後で切り貼りする。　上の図の様な構造なので、針金を曲げて、エレメントもフェーズラインも一筆書きで作れる。
	出来上がり。小さいので、１．２ｍｍの銅針金でも形が崩れることはない。
この角度から見ると、エレメントがクロス接続されているのが分かるかな。　直径１．２ｍｍの銅線で、幅５ｍｍほどに曲げたので、エレメントのインピーダンスは２００～３００Ωくらいのはずだ。　３００Ωのリボンフィーダー（懐かしい！！）で作ったＺＬスペシャルのインピーダンスが９０Ωくらいらしい。
	９０Ωだと、５０Ωの同軸ケーブルをそのままつないだらＳＷＲが下がらない。　スペアナで見て、中心周波数を合わせても、ＳＷＲはあまり変わらない。　エレメントをもう一本追加して、インピーダンスを下げてみる。

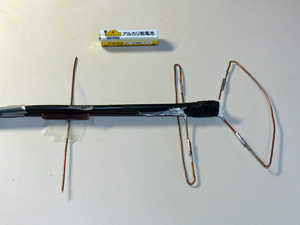

どうしてもＳＷＲが下がらないので、輻射器をグイッと押し広げてみたら、ＳＷＲが１．５位まで下がった。　さらに後からつけた反射器を前後に動かすと、１．１程度になったので、これで良しとする。　しかし、格好悪い。
	えっ、これのどの辺がＺＬスペシャル？　というくらい、不細工になってしまった。　仮にマストに固定して、Ｓ君に相手をしてもらってテスト。　市販の２段グランドプレーンよりＳが２～３良いというレポートなので、とりあえず良しとする。
反射器をつけたが、これは調整しやすいからであって、性能的には導波器をつけた方が良いような気がする。　輻射器がこんな格好になってしまった理由も調べて、ちゃんとした４エレのＺＬスペシャルに仕上げてから、屋根に上げようと思う。　小さいので、秋月のサーボでも買って、ローテータ－も自作してみると、面白いかも知れない。
