同軸ケーブルを剥いて、向かい合わせにする。 芯線同士を並べて、細いメッキ線で縛る。 バネクリップではさんで固定すると、作業がしやすい。 |
| 芯線を半田付けする。 メッキ線で縛るのは、半田付けだけでは強度に問題が有るから。 半田を盛りすぎて太くならないように。 芯線が太くなると、そこだけインピーダンスが下がる。 |
 |
 |
普通は「ビニール袋」と呼ばれている物。 ポリエチレンで出来ていることが多い。 |

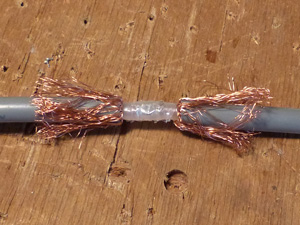

| ポリエチレンの袋を幅1ｃｍくらいに切って、引き伸ばして、幅５ｍｍくらいにする。 半田付けした上から、きつく巻き付ける。 時々半田ゴテの胴体部分で、チョンチョンと触って馴染ませる。 元の太さと同じになるようにする。 |
 |
 |
網線を片方ずつ元に戻して、長すぎたら切り詰めて、しごいて馴染ませる。 |
| 反対側もかぶせて、しごいて馴染ませる。 細いメッキ線で、ギュッとしばる。 |
 |
 |
半田付けする。 表面だけにならないように。網線同士がちゃんと半田付けされるように注意。 バネクリップで固定すると、作業がしやすい。 |

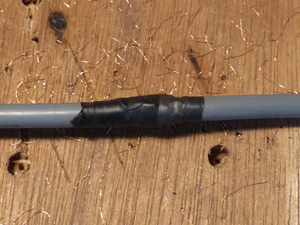

| 自己融着テープで巻いておく。 これで、５００ＭＨｚくらいなら、全くＳＷＲが上がることはない。恐らく、１２００ＭＨｚでも問題ないだろう。 強度が心配な場合は、何か適当に添え木をする。 |
 |
| |
