クリスタルは３倍オーバートーン用だが、ＶＸＯだから基本波で発振させている。 出力をカウンタで測ると、基本波が強くて、３倍が測定できない。 もう一個同調回路を増やそうと思うが、どこに入れる？ |
| バッファの前に入れる方法もあるが、そうするとバッファが発振する恐れがある。 面倒はさけたいので、バッファの出力を複同調にした。 出力が少し弱くなるが、ともかく基本波はずっと少なくなった。 |
 |
 |

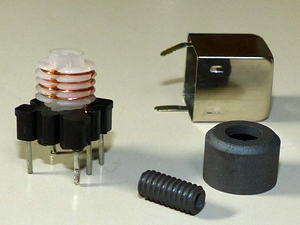

コイルは１０Ｋボビンに０．２φウレタン線を巻く。写真はＶＸＯコイル。 コイルデータ： ＶＸＯコイル・・・３０回 出力コイル・・・７回：２回。Ｃは２０ｐＦ。 これで、出力はばっちり４０ＭＨｚに同調する。周波数変化幅は・・・？ |

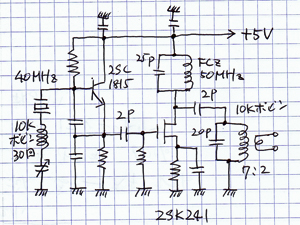

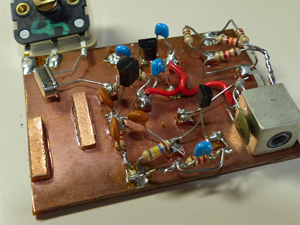

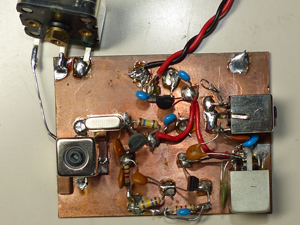

| 結局できあがったのは、こんな回路。 どこかで見たのとそっくりな上に、さっぱり垢抜けない。 こういうことなら最初からデッドコピーすれば良かったのでは？ |
 |
| |
